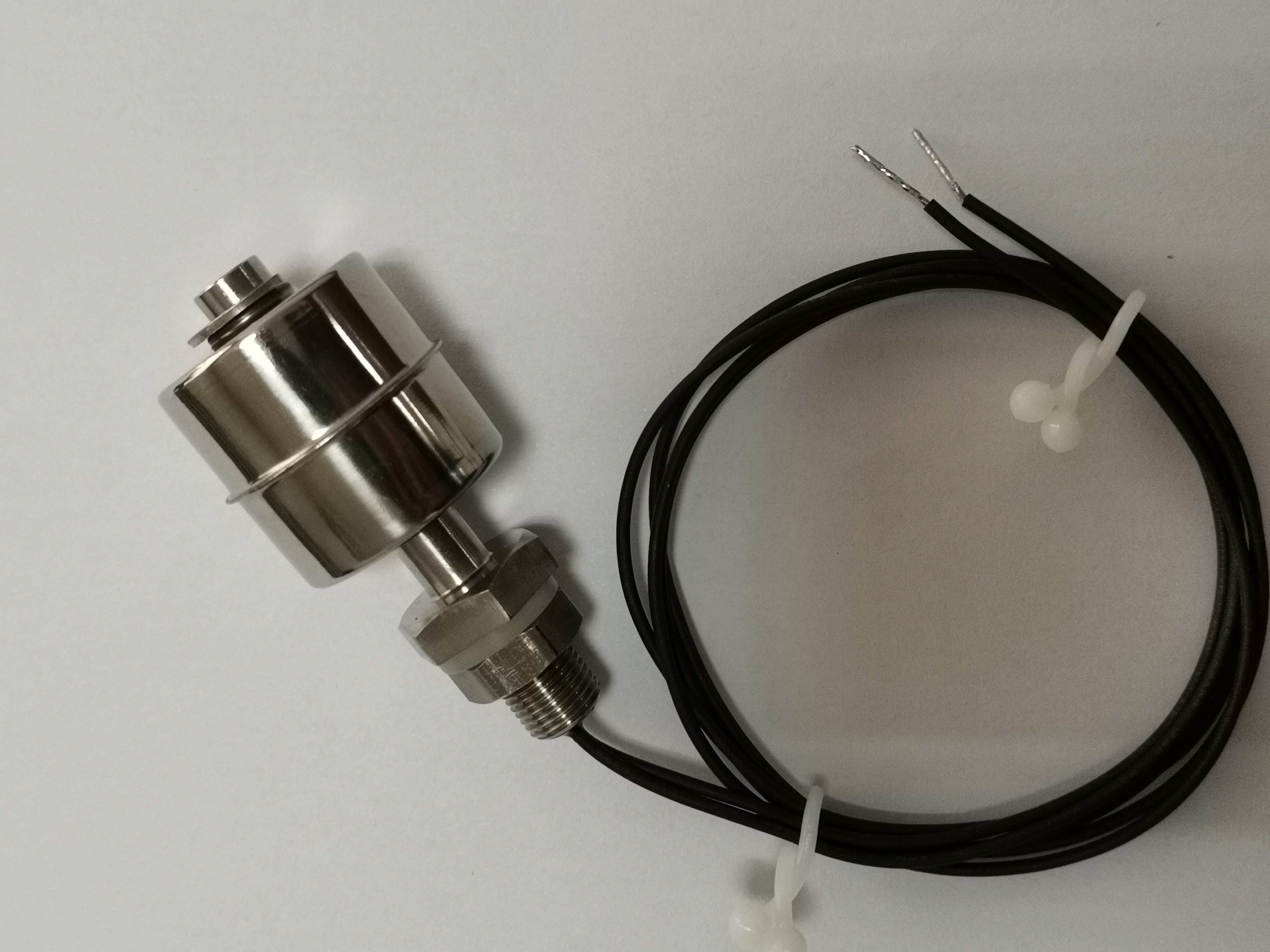

RF系列小型浮球液位開關

■ 體積小,原理簡單,適用于飲水機,食品機械,空油壓機,電子,印染等行業

■ 普通型,高溫型,酸堿型俱全

■ 30種不同材質及規格浮球可供選擇

■ 接點容量:50W/SPST,40W/SPDT/240VAC

■ 側裝、上裝、下裝皆可

基本參數：

1．溫度：-10℃～120℃(SUS)、-20℃～80℃(PP)

2．

耐壓：0.4MPa (PP)、6.4 MPa (Max)

3接點容量：50W/250VAC,200VDC，10W/110VAC，40W/250VAC

4．最大切換電流：0.5A

5．最大工作電流：1A(SUS)、2.5A(PP)

6. 最大開關電壓：125VAC、240VAC/200VDC

6. 動作次數：10⁶次以上

注：溫度超過80℃及壓力超過0.5Mpa時需訂做。

工作原理：

在水平安裝或垂直安裝的密閉的金屬或塑膠管內，設置一點或多點的磁簧開關，然后將管子貫穿一個中空且內部裝有環型磁鐵的浮球，利用固定環將浮球固定在與磁簧開關相關范圍內，當浮球移動時，其內部的磁鐵吸引磁簧開關接點動作，以達到液位的控制或指示的功能。

安裝使用說明：

1．安裝位置應遠離進水口，否則開關會因進水口的波動大而造成誤動作。

2．被控制線路負載必須與開關接點容量相匹配。

3．被測液體的比重必須大于浮球比重。

4．當用于粘度高而不會干固的液體時，應該選用外徑較大的浮球。

5．塑膠材質適用于酸堿液體，金屬材質適用于燃油等高溫液體。

6．浮球的動作點已按客戶訂貨要求在出廠時調整好，請不要隨意調整浮球位置，以免開關發生誤動作。

接點保護線路：

1．當開關使用在有馬達、繼電器、螺管線圈等有電感性負載的電路中，建議在負載兩端并聯保護線路如：RC(緩沖器)、變阻器、二極管等。

注意：請勿將開關直接用于啟動電磁閥、馬達或電磁開關。

2．當磁簧開關使用在有電容器、白熱燈泡、很長的電纜線等電容性負載中時，在開關的觸點間將產生一個驟升電流；建議在磁簧開關兩端并聯保護線路，如限流電阻器或突波吸收器等。

配線及接點說明：

1．根據銘牌及導線上的標識將接點線接入對應的端子上。

2．浮球接點分為三種形式：

①1A：表示液位高于浮球時A-C接點接通

②1B：表示液位低于浮球時B-C接點接通

③1AB：表示液位低于浮球時A-C接點斷開，B-C接通；液位高于浮球時則A-C接點接通，B-C斷開。

日常維護：

1．定期清除浮球管及浮球上的污垢（周期視水質而定）。

2．檢查環扣上的螺釘是否有松動。

使用重點注意事項：

1．
浮球開關所接電路電壓必須小于磁簧開關最高電壓，電流必須小于其最大工作電流:

對于  10W/125VAC           交流電壓<125 VAC  I<1A

50W/240VAC/200VDC   交流電壓<240VAC   I<1A

            直流電壓<200VDC   I<1A

2．浮球開關連接在電路中，其起動電流必須小于1A。

3．浮球開關連接在電路中，其消耗功率最大為10W、40W、50W，若電路的功率

大于其額定功率，可能會導致磁簧燒毀。

4．浮球開關必須經過繼電器然后再控制其它負載，也可以給PLC直接采集信號。

5．浮球開關應避開大的變頻器及大功率的電動機和電容器。

6．浮球開關所控制位置出廠前已設定好，請不要隨意移動環扣位置，環扣移動將可能導致浮球開關信號輸出錯誤或無信號輸出。
